起重電機專業生產廠家無錫宏達2022年7月9日訊 三相電機的定子繞組有三個，通常稱為三相繞組。這三相繞組一共有六個出線端，分別是U1、U2、V1、V2、W1、W2，要把它們做一定方式的連接后才能由三相電源供電。銅連接片豎著放即為角形接法，銅連接片橫著放為星形接法。

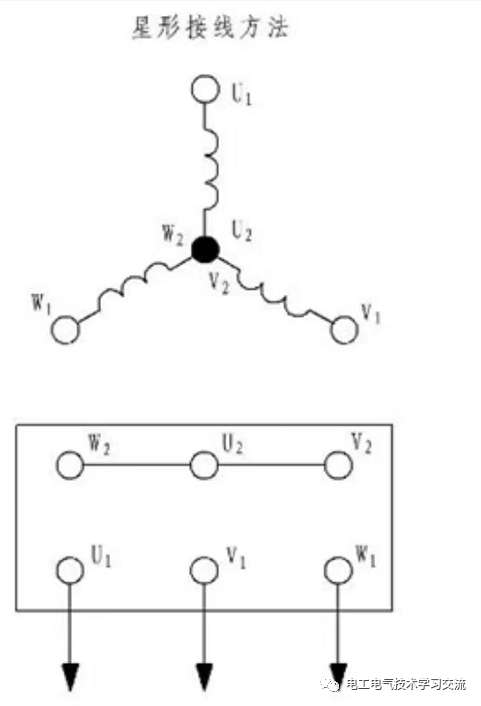

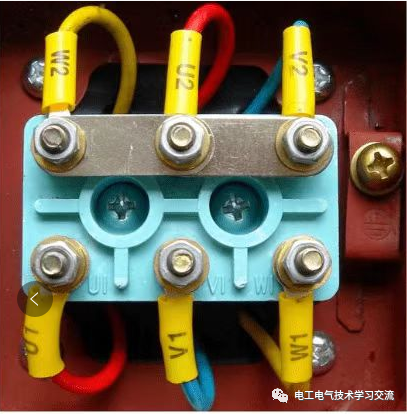

星形接法：三個繞組的U2、V2、W2連在一起，U1、V1、W1分別接電源。W1、V1之間為線電壓：380V；W1、V1之間電壓為380V；U1、V1間電壓為380。U1、U2之間為線電壓：220V；V1、V2之間電壓為220V；W1、W2之間電壓為220V。每一個繞組所流過的電流為相電流，三相電源中相線所流過的電流為相電流。
星形接法：
1、線電壓=√3相電壓
2、線電流=相電流
3、線電壓：380V
4、相電壓：220V

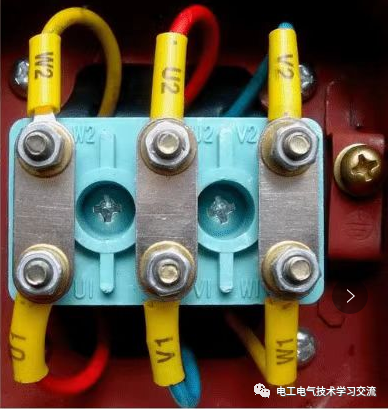

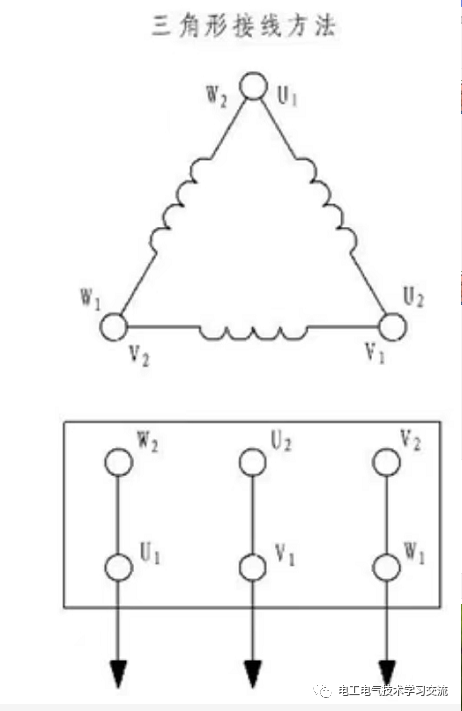

三角形接法：首尾相連，U1、W2相連、W1、V2相連、V1、U2相連，銅連接片豎著放。
三角形接線：
1、 線電壓=相電壓
2、 線電流=√3相電流
3、 線電壓：380V
4、 相電壓：380V
一般情況下，3千瓦以下的電動機都采用星形接法，連接片橫著放；3千瓦以上的電動機采用三角形接法，連接片豎著放。當電動機達到7.5千瓦以上時，為了減小他的啟動電流一般采用星三角降壓啟動。
注意：
1、對同一個電機而言，星形接線電流<三角形接線電流，星形接線功率>三角形接線功率。
2、不可隨意改變電機的接線方法，改變是需要滿足相電壓不變。
|
